工場や事業所の排水処理設備、排水槽、ピットなどで使用される「水中ポンプ」。
水中に設置されるため、故障や点検、交換の際にはポンプを槽の外へ引き上げる必要があります。
そこで重要な役割を果たすのが、水中ポンプの「着脱装置」です。
「水中ポンプはワイヤーで吊り上げれば交換できるのでは？」
「着脱装置が付いているけれど、どのような仕組みなのかよく分からない」
「ポンプを引き上げたら元の位置にうまく戻らない」
このような疑問やトラブルを抱えている設備管理担当者の方もいるのではないでしょうか。
この記事では、水中ポンプの着脱装置の仕組みや役割、メンテナンス時に注意したいポイントについて、水処理設備の保守・修繕を行う専門業者の視点から解説します。
■水中ポンプの着脱装置とは？
水中ポンプの着脱装置とは、水槽やピットの底部に設置した配管へ、水中ポンプを容易に接続・取り外しできるようにするための装置です。
一般的な構造では、槽の底に吐出配管と接続された「着脱ベース」を設置し、ポンプ本体側には接続用の装置が取り付けられています。
また、ポンプを上下させるためにガイドパイプやガイドレールが設置されており、ポンプを吊り上げることで槽の外へ引き抜き、点検や交換を行うことができます。
ポンプを再び設置する際は、ガイドに沿って降ろすことで、所定の位置にある着脱ベースへ接続されます。
つまり、着脱装置は単にポンプを固定するための部品ではなく、
・水中ポンプの取り外し
・点検・整備
・故障時の交換
・ポンプの再設置
・吐出配管との接続
をスムーズに行うための重要な設備です。
■なぜ水中ポンプに着脱装置が必要なのか？
水中ポンプは、その名のとおり水中に設置されるポンプです。
そのため、ポンプ本体を点検・修理・交換する際には、槽やピットの中から引き上げる必要があります。
もし着脱装置がない場合、ポンプの交換時に配管を取り外したり、槽内でボルトを外したりする必要があるケースもあります。
しかし、排水槽やピットの内部は、
・狭い
・水が溜まっている
・汚水や汚泥がある
・作業スペースを確保しにくい
といった環境であることも少なくありません。
このような場所で配管の取り外し作業を行うと、メンテナンスに時間がかかるだけでなく、作業性や安全面にも影響します。
着脱装置を使用することで、ポンプ本体を槽の外から吊り上げるだけで取り外しできるため、保守や交換作業を効率的に行いやすくなります。

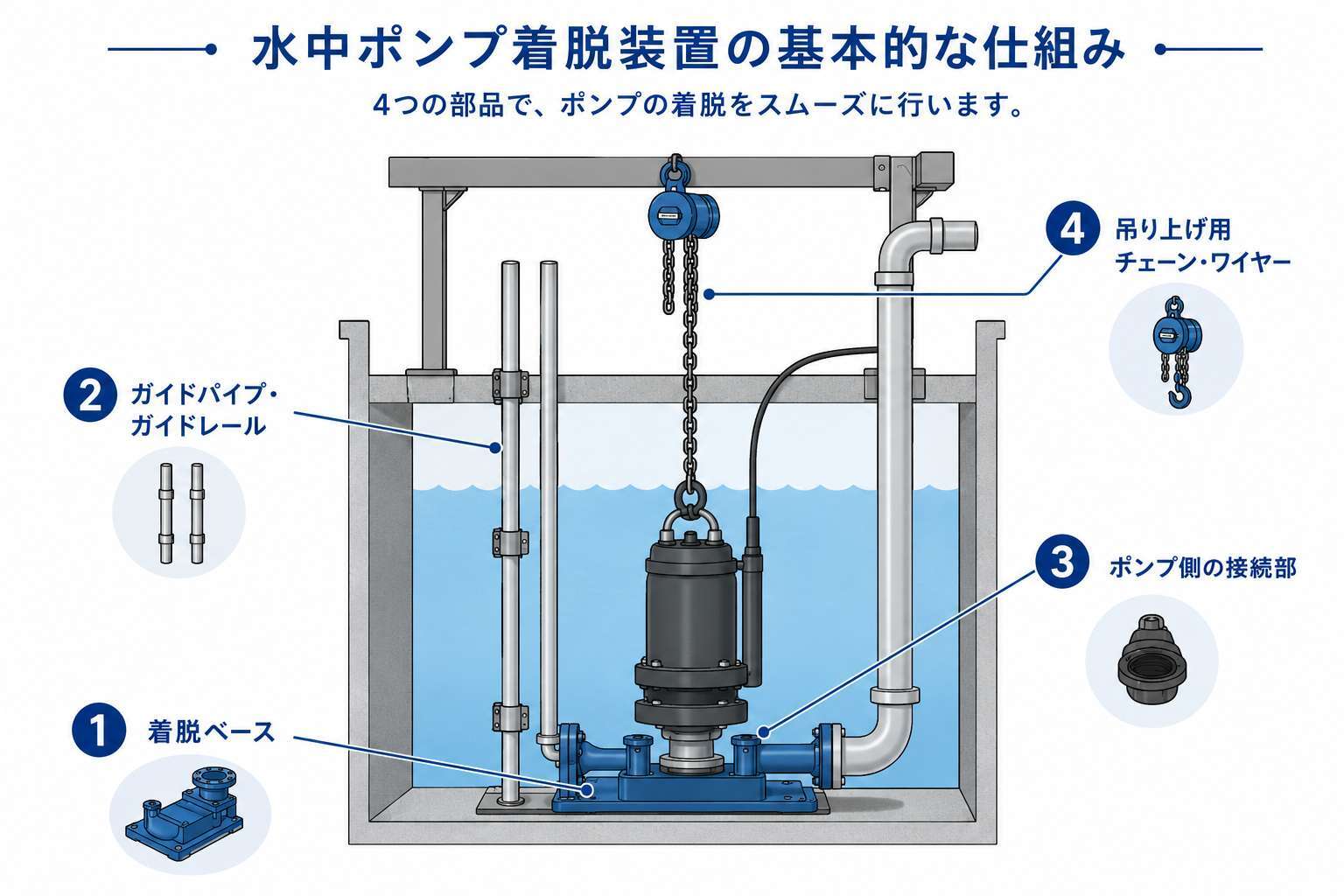

■水中ポンプ着脱装置の基本的な仕組み
水中ポンプの着脱装置は、メーカーや機種によって形状や構造に違いがありますが、一般的には次の4つの部品で構成されています。
1．着脱ベース
槽の底部に設置される部分です。
吐出配管と接続されており、水中ポンプを設置した際にポンプ側の吐出口と接続されます。
水中ポンプを引き上げる場合でも、配管側を取り外す必要がないため、ポンプ本体のみを取り外すことができます。
2．ガイドパイプ・ガイドレール
水中ポンプを上下させるためのガイドです。
ポンプを吊り下ろす際には、このガイドに沿って所定の位置まで降下させます。
ガイドがあることで、槽の中を目視しにくい場合でも、比較的正確に着脱ベースの位置までポンプを移動させることができます。
3．ポンプ側の接続部
水中ポンプ側には、着脱ベースと接続するための部品が取り付けられています。
ポンプを下降させると、自重などを利用して着脱ベースと密着し、吐出配管と接続されます。
この部分に異物や摩耗、腐食などがあると、正常に接続できない場合があります。
4．吊り上げ用チェーン・ワイヤー
ポンプを槽内から引き上げるために使用します。
点検や修理、交換時には、このチェーンやワイヤーを使用してポンプを引き上げます。
ポンプ本体の重量によっては、吊り上げ設備やチェーンブロックなどが必要になる場合もあります。
■着脱装置を使用するメリット
ポンプが取り外しやすい
最大のメリットは、配管を分解せずにポンプ本体を引き上げられることです。
特に水槽やピットの底部に設置されたポンプでは、作業時間の短縮につながります。
緊急時のポンプ交換に対応しやすい
水中ポンプが故障すると、排水ができなくなり、生産設備や排水処理設備の運転に影響することがあります。
あらかじめ着脱装置が設置されていれば、故障したポンプを引き上げ、新しいポンプを設置する作業を比較的スムーズに進めることができます。
槽内作業を減らせる
排水槽やピットの内部での作業は、設備の状況によって安全管理が必要になります。
着脱装置を使用することで、ポンプの交換作業のために槽内へ入る必要を減らせる場合があります。
配管への負担を減らしやすい
ポンプの交換のたびに配管を分解・再接続すると、フランジやボルト、パッキンなどの劣化や漏水リスクにつながる可能性があります。
着脱装置を使用すれば、配管を固定したままポンプ本体のみを取り外せるため、保守作業を行いやすくなります。
■水中ポンプの着脱装置で起こりやすいトラブル
着脱装置も長期間使用していると、さまざまな不具合が発生することがあります。
代表的なトラブルを紹介します。
ポンプが引き上げられない
長期間ポンプを取り外していない場合、腐食や固着などによって、スムーズに引き上げられないことがあります。
また、吊り上げ用チェーンやワイヤーの劣化も注意が必要です。
無理に引き上げようとすると、吊り具や設備の破損につながる可能性があるため注意が必要です。
ポンプを元の位置に戻せない
ポンプを点検後に再設置しようとしても、ガイドの変形やズレ、接続部の異物などによって、うまく着脱ベースに接続できないことがあります。
「ポンプを降ろしたのに吐出配管から水が漏れる」
「ポンプは動いているのに揚水量が少ない」
といった場合は、ポンプと着脱装置が正常に接続されていない可能性もあります。
ガイドパイプの腐食・変形
排水の性質や設置環境によっては、ガイドパイプや固定部が腐食することがあります。
ガイドが変形すると、ポンプをスムーズに昇降できなくなる場合があります。
また、長期間点検を行っていない設備では、ポンプ交換のタイミングになって初めて不具合が発覚することもあります。
接続部の摩耗・腐食
ポンプと着脱ベースの接続部が摩耗したり、腐食したりすると、密着性が低下する可能性があります。
その結果、
・吐出水が漏れる
・揚水能力が低下する
・ポンプの性能を十分に発揮できない
といったトラブルにつながることがあります。
■ポンプ交換のときだけではなく、定期的な確認がおすすめ
水中ポンプは、普段は水槽やピットの中に設置されているため、外観の状態を確認する機会が少ない設備です。
そのため、故障してから初めてポンプを引き上げた際に、
「チェーンが腐食している」
「ガイドが変形している」
「着脱部が摩耗している」
といった問題が見つかるケースもあります。
水中ポンプの定期点検を行う際には、ポンプ本体だけでなく、着脱装置についても確認しておくことが重要です。
特に、次のような項目は定期的な確認をおすすめします。
・ポンプがスムーズに引き上げられるか
・吊り上げ用チェーンやワイヤーに腐食や損傷がないか
・ガイドパイプが変形していないか
・固定部分が緩んでいないか
・着脱部に摩耗や腐食がないか
・ポンプを正常な位置に設置できるか
・異物や堆積物が接続の妨げになっていないか
■古い水中ポンプを交換するときは、着脱装置も確認を
水中ポンプの更新時には、「ポンプ本体だけを新しくすればよい」と考えられることもあります。
しかし、既設の着脱装置が新しいポンプと適合しない場合や、長期間使用によって腐食・摩耗が進んでいる場合もあります。
そのため、ポンプ更新時には、
・既設の着脱装置を継続使用できるか
・新しいポンプとの接続が可能か
・ガイドや固定部に劣化がないか
・吐出配管の状態に問題がないか
などを確認することが重要です。
ポンプ本体は新しくなっても、周辺設備に問題が残っていると、将来的なメンテナンス時に思わぬトラブルが発生する可能性があります。
■水中ポンプの交換・修繕は周辺設備も含めた確認が重要です
水中ポンプの故障や能力低下が発生した場合、原因が必ずしもポンプ本体だけにあるとは限りません。
着脱装置の接続不良や、吐出配管の詰まり、弁の不具合など、周辺設備が原因となっているケースもあります。
そのため、
「ポンプを交換したのに能力が改善しない」
「ポンプを引き上げようとしても外れない」
「新しいポンプを取り付けたいが、既設の設備がそのまま使えるか分からない」
といった場合は、ポンプ単体だけではなく、着脱装置・配管・周辺設備まで含めて確認することが重要です。
■まとめ｜水中ポンプの着脱装置はメンテナンス性を左右する重要な設備
水中ポンプの着脱装置は、ポンプを簡単に取り外し・再設置するための設備です。
普段は目立たない部品ですが、ポンプの点検や故障、交換が必要になったとき、設備のメンテナンス性を大きく左右します。
特に、
・長期間ポンプを引き上げていない
・ポンプ交換を予定している
・ポンプがスムーズに着脱できない
・着脱部やガイドの腐食が気になる
・新しいポンプに更新したい
といった場合は、ポンプ本体だけではなく、着脱装置や周辺設備の状態も確認することをおすすめします。
エスプラントサービスでは、工場や事業所の排水処理設備における水中ポンプの点検・修繕・更新工事をはじめ、配管や計装設備を含めた設備の確認にも対応しています。
「ポンプを交換したいが、既設の着脱装置が使えるか分からない」
「水中ポンプを引き上げられなくなった」
「ポンプ周辺の設備をまとめて確認してほしい」
といったお困りごとがあれば、お気軽にご相談ください。
